Проверить качество сварного шва навеса или ворот без лаборатории можно в пять шагов: визуальный осмотр с лупой, измерение геометрии шаблоном, керосиновая проба на сквозные дефекты, простукивание молотком и оценка по нормам браковки. Критичны непровар и трещины в несущих швах — их наличие требует переварки узла. Мелкие поверхностные поры вне зон растяжения обычно допустимы.
Какие дефекты сварных швов бывают и почему они появляются
Чтобы осмотр был осмысленным, нужно знать, что именно искать. Дефекты делятся на наружные и внутренние, и каждая группа связана с конкретными ошибками сварщика.
- Наружные: подрезы, наплывы, кратеры, прожоги, неравномерный катет, смещение кромок.
- Внутренние: непровар, поры, шлаковые включения, трещины.
Причины наружных дефектов: завышенный ток и длинная дуга дают подрез; слишком короткая дуга и низкая скорость — наплыв; резкий обрыв дуги — кратер. Внутренние дефекты чаще возникают из-за малого тока и большой скорости сварки (непровар), сырого электрода или влаги на кромках (поры), плохой зачистки от ржавчины и шлака (шлаковые включения).
Для навеса и ворот опасны именно непровар и трещины: они снижают несущую способность и могут привести к внезапному разрушению под снеговой или ветровой нагрузкой. Косметические неровности шва на прочность не влияют.
Что подготовить: инструменты и условия для проверки без лаборатории
Достоверность проверки зависит от подготовки. Соберите минимальный набор и обеспечьте доступ к шву.
- Базовый набор: лупа 4–10x, фонарь, металлическая щётка, зубило, молоток, штангенциркуль или шаблон сварщика, линейка, мел, зеркало для труднодоступных мест.
- Для керосиновой пробы: керосин, кисть, мел или каолин, ветошь, ёмкость, средства защиты кожи и глаз.
- Условия: шов очищен от шлака, брызг, краски и грязи; обеспечен доступ со всех сторон; освещение боковое.
Техника безопасности: не проверяйте швы под нагрузкой, не бейте молотком по несущему шву вслепую, работайте в проветриваемом месте.
Шаг 1. Визуальный осмотр сварного шва: на что смотреть
Визуальный осмотр при боковом свете и через лупу выявляет до 70% наружных дефектов за 10–15 минут.
Обратите внимание на равномерность чешуек, плавность перехода к основному металлу, отсутствие резких границ. Фиксируйте подрезы, наплывы, прожоги, кратеры, смещение кромок, несимметричность катета, видимые поры и свищи. Проверяйте всю длину шва, включая углы, торцы, примыкания к косынкам и фланцам — там дефекты встречаются чаще.
Простукивание шва молотком: глухой дребезжащий звук и отслаивание шлака указывают на непровар или внутреннюю полость. Фотофиксация проблемных мест поможет вернуться к ним после других проверок.
Шаг 2. Контроль геометрии и размеров шва
Геометрия шва определяет его несущую способность. Измерьте катет углового шва шаблоном сварщика или штангенциркулем и сравните с проектом. Для навесов и ворот типовой катет — 4–6 мм в зависимости от толщины металла, но точное значение берётся из чертежа.
Проверьте усиление, ширину и равномерность шва по длине, выявите сужения и утоньшения. Контролируйте взаимное расположение деталей: перекосы, зазоры, несоосность ворот и стоек навеса. Оцените длину и прерывистость шва: недопустимы разрывы и незаваренные участки. Сопоставьте с чертежом или логикой нагрузок: где шов работает на отрыв, а где на срез.

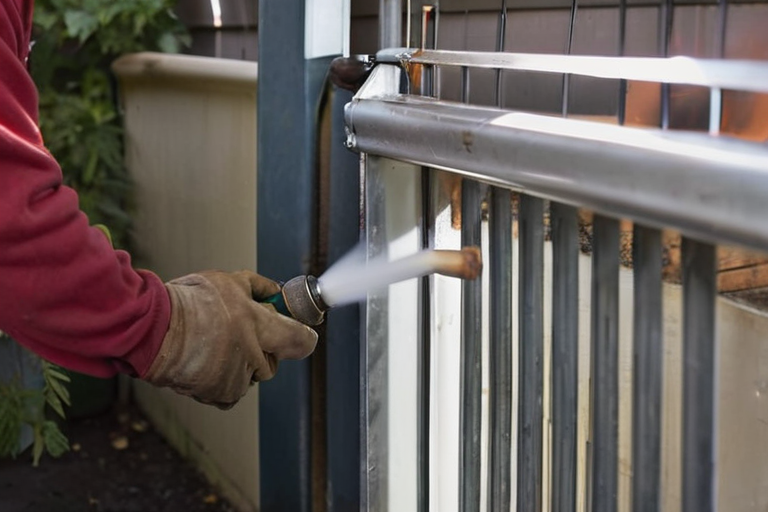

Шаг 3. Проверка сварки керосином на герметичность и сквозные дефекты
Керосиновая проба — доступный капиллярный метод для выявления сквозных пор, свищей и непровара. Суть: керосин проникает в сквозные дефекты и проявляется на обратной стороне шва.
Подготовка: зачистите шов, обезжирьте, с одной стороны нанесите мел или каолин, с другой — обильно смочите керосином. Выдержите 15–30 минут и осмотрите: тёмные пятна и полосы на меловой стороне — признак дефекта. Метод работает только для сквозных дефектов и замкнутых ёмкостей; для навеса применим к герметичным узлам и трубам. Повторите проверку спорных мест и зафиксируйте результаты.
Шаг 4. Как определить непровар шва и внутренние дефекты подручными способами
Непровар — опасный внутренний дефект, который не виден при обычном осмотре. Косвенные признаки: заниженный катет, резкая граница шва, отсутствие проплавления корня, характерный глухой звук при простукивании.
Проверьте на просвет и с торца: осмотрите корень шва с обратной стороны, поищите тёмную полосу и несплавление. Цветная дефектоскопия своими руками: нанесите пенетрант, затем проявитель, считайте индикации. Простой тест — излом или спил образца-свидетеля, сваренного тем же сварщиком в тех же условиях. Если подручные методы не дают ответа, нужен УЗК или рентген.
Шаг 5. Оценка результатов: что считать браком и что делать дальше
Переведите наблюдения в решение: годен, требует ремонта или подлежит переварке.
| Дефект | Допустимость | Действие |
|---|---|---|
| Трещины | Недопустимы | Переварка узла |
| Сквозные поры | Недопустимы | Зачистка и подварка |
| Непровар в несущих швах | Недопустим | Разделка и переварка |
| Подрезы глубиной более 0,5 мм | Недопустимы | Зачистка и подварка |
| Мелкие поверхностные поры вне зон растяжения | Допустимы | Оставить |
Порядок действий при найденном браке: остановите эксплуатацию, сфотографируйте и замерьте дефекты, направьте письменную претензию подрядчику со ссылкой на нормы. Когда обязателен профессиональный контроль: несущие конструкции, высота, ответственность за жизнь и имущество.
Типичные ошибки самостоятельной проверки и как их избежать
- Проверка грязного и окрашенного шва — дефекты скрыты, результат недостоверен.
- Оценка только по внешнему виду без геометрии и керосина.
- Простукивание несущего шва под нагрузкой и без страховки.
- Игнорирование корня шва и труднодоступных мест.
- Неверная трактовка керосиновой пробы: пятна от влаги и масла принимают за дефект.
- Отсутствие фиксации результатов — невозможно предъявить претензию.
Вопросы и ответы
Можно ли проверить сварной шов без специального оборудования?
Да, визуальный осмотр, измерение геометрии и керосиновая проба доступны в домашних условиях. Они выявляют большинство наружных и сквозных дефектов. Для внутренних дефектов без УЗК или рентгена не обойтись.
Какой катет шва допустим для навеса из профтрубы 60×60 мм?
Обычно 4–6 мм, но точное значение определяется проектом. Если проекта нет, ориентируйтесь на толщину металла: катет не менее толщины стенки.
Что делать, если при простукивании шов издаёт глухой звук?
Это признак непровара или внутренней полости. Такой шов требует переварки. Не эксплуатируйте конструкцию до устранения дефекта.
Можно ли закрасить дефектный шов и эксплуатировать конструкцию?
Нет, окраска скрывает дефект, но не устраняет его. Несущая способность остаётся сниженной.
