Причина холодного теплого пола чаще всего кроется в одной из четырех зон: отсутствие питания на терморегуляторе, неисправность самого терморегулятора или датчика, обрыв или замыкание греющего кабеля, а также плохой контакт в соединительных муфтах. Начните диагностику с проверки напряжения на входе терморегулятора, затем проверьте выходное напряжение и сопротивление датчика, и только после этого переходите к замерам греющей секции. Такой порядок позволяет за 15–20 минут локализовать неисправность без вскрытия стяжки.

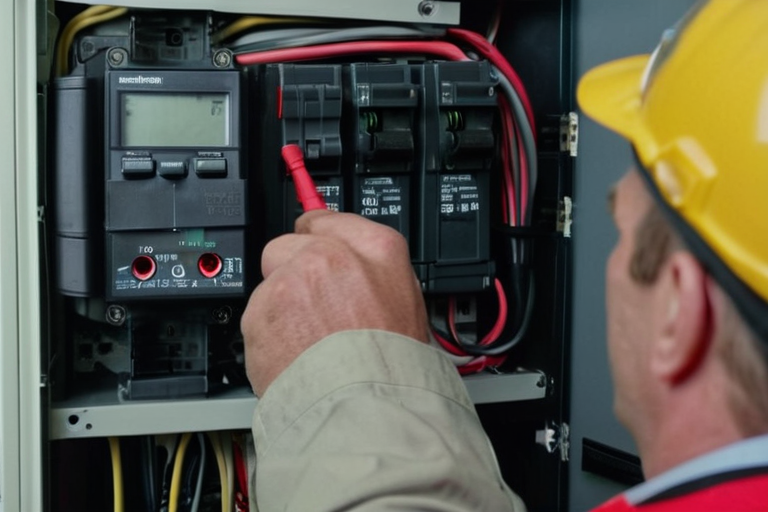

Проверка питания и автомата: есть ли напряжение на терморегуляторе
Первое, что нужно исключить — внешние причины: отключение электричества, срабатывание автомата или УЗО, плохой контакт в подрозетнике. Если теплый пол не греет, а индикатор на терморегуляторе не горит, скорее всего, проблема именно на этом этапе.
- Отключите группу теплого пола в щитке и проверьте положение автомата. Если он выбит, попробуйте включить: если срабатывает снова — есть короткое замыкание или перегрузка, нужен электрик.
- Проверьте УЗО: нажмите кнопку «Тест» — если оно не отключается, возможно, неисправно. Также осмотрите клеммы автомата на предмет оплавления и запаха гари.
- Снимите терморегулятор с подрозетника, не отсоединяя провода. Мультиметром в режиме переменного напряжения проверьте наличие 220 В на клеммах L (фаза) и N (ноль). Если напряжения нет — ищите обрыв в линии до щитка.
- Если напряжение есть, но терморегулятор не включается, проверьте плотность контактов: подтяните винты клемм, осмотрите провода на наличие окисления или следов перегрева.
Важно: все работы проводите при отключенном питании, а измерение напряжения — только с соблюдением правил электробезопасности. Если вы не уверены в своих навыках, вызовите электрика.

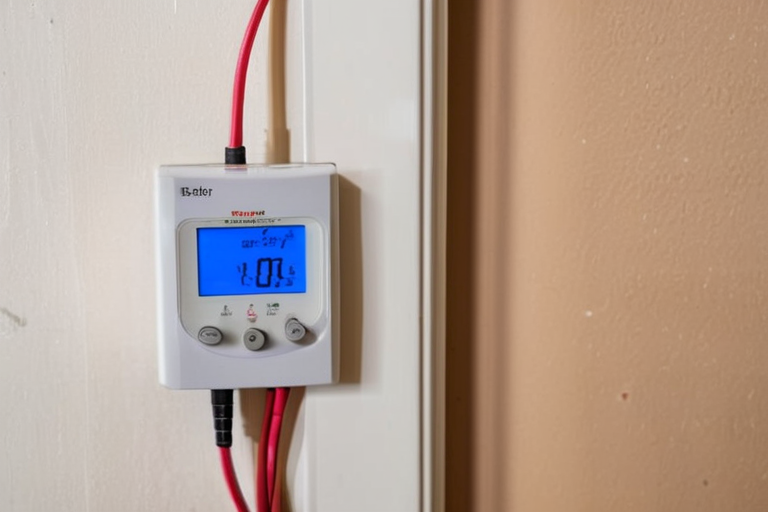

Диагностика терморегулятора: подаёт ли он питание на кабель
Когда питание на входе есть, но пол не греется, проверяем сам терморегулятор. Он может быть исправен, но не выдавать напряжение из-за неисправного реле, датчика или настроек.
- Включите режим нагрева на терморегуляторе и установите максимальную температуру. Мультиметром проверьте напряжение на клеммах нагрузки (обычно обозначены как Load, Out или идут на греющий кабель). Если 220 В отсутствует — терморегулятор не подает питание.
- Прислушайтесь: при включении должен быть слышен щелчок реле. Если щелчка нет, а дисплей работает, возможно, реле вышло из строя.
- Проверьте датчик температуры: отсоедините его от терморегулятора и измерьте сопротивление мультиметром. Для большинства моделей при комнатной температуре 20–25 °C сопротивление составляет 6–15 кОм (точное значение смотрите в паспорте). Если сопротивление равно нулю или бесконечности — датчик неисправен.
- Для проверки кабеля можно временно зашунтировать терморегулятор, подав питание напрямую на греющую секцию, но только на короткое время и с соблюдением мер безопасности. Если пол начнет греться — проблема в терморегуляторе.
Современные терморегуляторы обычно не ремонтируются: при неисправности реле или электроники их заменяют.
Проверка датчика температуры и уставок: почему пол греет слабо или отключается рано
Если терморегулятор исправен, но пол греет слабо или отключается, не достигнув заданной температуры, причина может быть в датчике или настройках.
- Сравните показания терморегулятора с фактической температурой пола. Если разница более 3–5 °C, датчик может быть поврежден или неправильно расположен.
- Проверьте сопротивление датчика: обрыв или замыкание в его цепи приведет к некорректным показаниям. Также осмотрите место установки — датчик не должен находиться под мебелью или в зоне, где нет греющего кабеля.
- Проверьте настройки: возможно, установлена низкая уставка, включен режим «антизамерзание» (поддержание +5 °C) или задано расписание с длительными паузами.
- Убедитесь, что терморегулятор не находится в режиме ограничения мощности или не подключен к внешнему таймеру.
Если датчик исправен, настройки корректны, но пол все равно греет слабо, переходите к проверке греющего кабеля.

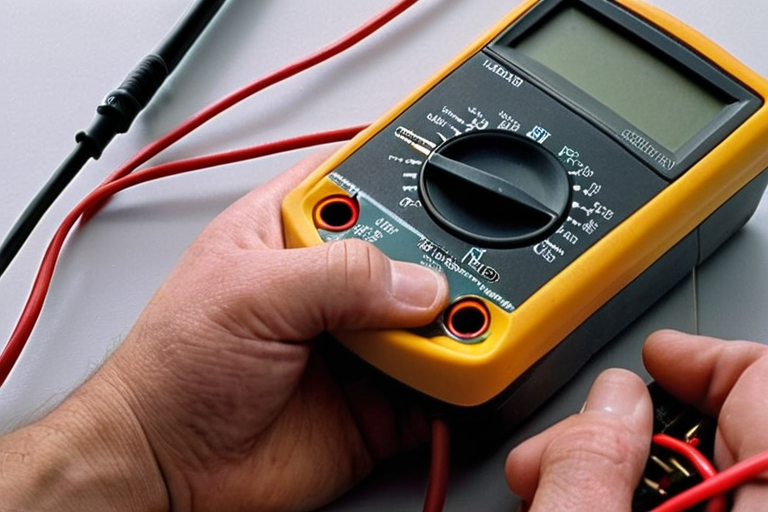

Измерение сопротивления греющего кабеля: поиск обрыва и замыкания
Наиболее вероятная причина холодного пола при исправном терморегуляторе — повреждение греющего кабеля. Для диагностики потребуется мультиметр.
Сначала рассчитайте ожидаемое сопротивление по формуле: R = U² / P, где U — напряжение (220 В), P — мощность секции (Вт). Например, для секции 1500 Вт сопротивление будет около 32 Ом. Допустимое отклонение — ±10%.
- Отключите питание. Отсоедините греющий кабель от терморегулятора.
- Измерьте сопротивление между двумя жилами кабеля (если кабель двухжильный, включая экран). Прибор должен показать значение, близкое к расчетному.
- Если мультиметр показывает бесконечность (1 или OL) — обрыв. Если близко к нулю — короткое замыкание.
- Проверьте сопротивление изоляции между жилой и экраном (или между жилой и заземлением) мегаомметром. Оно должно быть не менее 20 МОм. Меньшее значение говорит о повреждении изоляции.
- Отклонение сопротивления на 10–20% от расчетного может указывать на частичное повреждение или изменение свойств кабеля, но не всегда критично. Если отклонение больше 20% — вероятен локальный перегрев или деградация.
Если обнаружен обрыв или замыкание, потребуется локализовать место повреждения.
Локализация места повреждения без вскрытия стяжки
Найти точку обрыва или повреждения кабеля можно с помощью тепловизора или специального тестера трасс.
- Включите теплый пол на максимальную мощность на 15–20 минут. Тепловизор покажет зоны нагрева: там, где кабель цел, будет яркое пятно, а после места обрыва — холодная зона. Граница между ними укажет на повреждение.
- Если тепловизора нет, можно использовать акустический или электромагнитный тестер для поиска трассы кабеля. Он позволяет проследить путь кабеля и найти место обрыва по изменению сигнала.
- Сопоставьте схему укладки (если сохранилась) с реальными зонами нагрева. Часто повреждения возникают на поворотах, в местах крепежа, у дверных проемов или на стыках.
- Если найти место не удается, придется вскрывать стяжку. В этом случае лучше пригласить специалиста с оборудованием.
Без вскрытия можно обойтись, если повреждение находится в доступном месте, например, в подрозетнике или в соединительной муфте.
Проверка соединений, муфт и концевых выводов
Плохой контакт в соединительных муфтах или клеммах — частая причина слабого нагрева или периодической работы теплого пола.
- Осмотрите клеммную коробку и места соединения греющего кабеля с питающим. Обратите внимание на потемнение, оплавление, запах гари.
- Проверьте затяжку винтовых зажимов: ослабленный контакт приводит к нагреву и потере мощности.
- Проверьте целостность концевого вывода: он должен быть герметично заизолирован. Если изоляция повреждена, возможно попадание влаги и замыкание.
- Если муфта перегрета или повреждена, ее необходимо заменить. Для этого потребуется набор для ремонта греющего кабеля.
- При переподключении используйте только рекомендованные производителем соединители и соблюдайте технологию монтажа.
Что делать после диагностики: ремонт, замена секции или вызов мастера
По результатам проверок вы можете определить дальнейшие действия.
- Нет питания на терморегуляторе — проблема в щитке или линии. Вызовите электрика для ремонта автомата, УЗО или проводки.
- Неисправен терморегулятор или датчик — замените их самостоятельно, подобрав аналогичную модель. Обычно это несложно.
- Обрыв или замыкание греющего кабеля — возможен локальный ремонт с установкой муфты, но только если место доступно. Если кабель поврежден в стяжке, придется вскрывать пол или отказываться от поврежденного участка. В сложных случаях лучше вызвать специалиста с оборудованием для поиска и ремонта.
- Плохой контакт в муфте — можно переделать соединение самостоятельно, если есть навыки.
Для профилактики проверяйте сопротивление кабеля перед заливкой стяжки, используйте УЗО и терморегуляторы с защитой от перегрева, не устанавливайте мебель на теплый пол без теплоотражающих подложек.
Вопросы читателей
Вопрос: Можно ли проверить греющий кабель без мультиметра?
Нет, для точной диагностики необходим мультиметр или тестер. Косвенно оценить работу можно по нагреву (на ощупь или тепловизором), но это не даст информации о сопротивлении и наличии обрыва.
Вопрос: Терморегулятор показывает температуру, но пол не греется. В чем причина?
Скорее всего, неисправно реле терморегулятора или есть обрыв в греющем кабеле. Проверьте выходное напряжение на клеммах нагрузки и сопротивление кабеля.
Вопрос: Какой должна быть температура теплого пола?
Комфортная температура поверхности пола обычно 23–28 °C, но точные значения зависят от покрытия. Для плитки допустимо до 30 °C, для ламината — не выше 27 °C. Настройки уставки смотрите в инструкции.
Вопрос: Можно ли отремонтировать греющий кабель, если он залит стяжкой?
Локальный ремонт возможен, но требует вскрытия стяжки в месте повреждения. Если кабель имеет запас по длине, можно установить соединительную муфту. В противном случае потребуется замена всей секции или отказ от поврежденного участка.
