Как проверить точку росы в каркасной стене и не допустить намокания: пошаговая методика

Точка росы в каркасной стене не должна попадать внутрь утеплителя или на деревянный каркас — иначе конструкция намокнет. Проверка выполняется в четыре шага: собрать зимние расчётные параметры микроклимата и климата, посчитать температуры на границах слоёв, найти температуру конденсации для внутреннего воздуха и сравнить её с температурами по толщине стены. Если точка росы оказывается в утеплителе или на обшивке, пирог корректируют: увеличивают толщину утеплителя, ставят пароизоляцию с правильной стороны или меняют схему слоёв.

Собираем исходные данные для расчёта точки росы

Ошибка на этом этапе обесценивает весь дальнейший расчёт. Нужно зафиксировать параметры внутреннего воздуха, климат площадки и точный состав пирога стены — с толщинами и характеристиками каждого материала.

• Внутренний микроклимат: расчётная температура воздуха в доме зимой (обычно +20…+22 °C) и относительная влажность по сезонам. Для жилых комнат принимают один режим, для кухонь, санузлов и бассейнов — другой, более влажный.
• Климат площадки: температура наиболее холодной пятидневки и влажностная зона по СП 131.13330. Эти значения зависят от города, поэтому «средние по стране» данные не подходят.
• Состав стены: обшивка изнутри, стойки каркаса, утеплитель, ветрозащита, вентилируемый зазор, фасадная облицовка. Для каждого слоя — толщина в метрах.
• Свойства материалов: теплопроводность λ и паропроницаемость μ по СП 50.13330 и протоколам испытаний конкретных изделий. Для минеральной ваты, эковаты, ППУ и ПИР значения различаются в разы.

Данные удобно свести в таблицу: номер слоя, материал, толщина δ (м), λ (Вт/(м·°C)), μ (мг/(м·ч·Па)). Порядок слоёв — строго от внутренней поверхности к наружной, единицы — только метры и градусы Цельсия, иначе расчёт даст бессмысленный результат.

Считаем температуру по слоям стены

Задача — получить температуру на каждой границе слоёв. Через эти значения затем находят, где именно выпадет конденсат.

Сопротивление теплопередаче слоя: R = δ / λ, где δ — толщина в метрах, λ — теплопроводность материала. Суммарное сопротивление стены складывается из сопротивлений всех слоёв плюс сопротивления теплоотдаче у внутренней (Rв ≈ 0,115 м²·°C/Вт) и наружной (Rн ≈ 0,043 м²·°C/Вт) поверхностей для вентилируемого фасада.

Далее считают плотность теплового потока: q = (tв − tн) / Rобщ, где tв и tн — расчётные температуры внутри и снаружи. Температура на границе любого слоя: tᵢ = tв − q × (Rв + сумма R предыдущих слоёв).

Значения в таблице приведены как пример для tв = +20 °C и tн = −5 °C; для своего региона подставьте расчётную температуру наиболее холодной пятидневки. Частые ошибки: усреднение λ по всей стене, игнорирование мостиков холода по стойкам каркаса, неверная толщина утеплителя и путаница между слоями.

Определяем температуру точки росы для внутреннего воздуха

Температура точки росы зависит только от температуры и относительной влажности воздуха в помещении. Чем выше влажность, тем ближе точка росы к температуре воздуха и тем выше риск конденсата в стене.

• При +20 °C и влажности 40 % точка росы — около +6 °C.
• При +20 °C и влажности 55 % — около +10,5 °C.
• При +20 °C и влажности 70 % — около +14,5 °C.

Для жилых комнат обычно принимают 50–55 %, для кухонь и санузлов — до 60–70 %, и это меняет результат на несколько градусов. Находить значение можно по таблицам, психрометрической диаграмме или онлайн-калькулятору; главное — использовать расчётную зимнюю температуру и влажность, а не летние бытовые значения.

Находим, где выпадает конденсат в стене

Теперь сопоставляем температуру точки росы с температурами на границах слоёв. Конденсат образуется там, где температура конструкции опускается ниже точки росы.

1. Выпишите температуры на каждой границе из предыдущего расчёта.
2. Сравните их с точкой росы внутреннего воздуха (например, +10,5 °C при 55 %).
3. Найдите первый слой, где температура ниже точки росы, — это и есть зона конденсации.
4. Проверьте результат для зимних и летних условий: направление теплового потока меняется, и летом опасная зона может сместиться к внутренней стороне.

Допустимое положение точки росы — в наружном слое, который способен высохнуть (ветрозащита с вентзазором, наружная облицовка). Недопустимое — внутри утеплителя, на деревянном каркасе или на внутренней обшивке: там влага накапливается, снижает теплозащиту и запускает биопоражение. Полезно построить график: по оси X — толщина стены, по оси Y — температура, отдельной линией — точка росы.

Проверяем влажностный режим и паропроницаемость пирога

Температурный расчёт показывает, где возможен конденсат, но не отвечает на вопрос, успевает ли влага высохнуть. Это определяет влажностный режим стены и паропроницаемость слоёв.

Базовое правило для каркасной стены: паропроницаемость должна возрастать от внутренней поверхности к наружной. Тогда влага движется наружу и не запирается в утеплителе. Если снаружи утеплителя поставить паронепроницаемый слой, влага накапливается внутри — это типичная причина намокания.

Оценку проводят по СП 50.13330 или методике К. Ф. Фокина: сравнивают количество влаги, поступающей в стену и удаляемой из неё за отопительный период. Вентилируемый зазор и ветрозащитная мембрана с высокой паропроницаемостью обеспечивают удаление влаги; глухая облицовка без зазора эту возможность убирает.

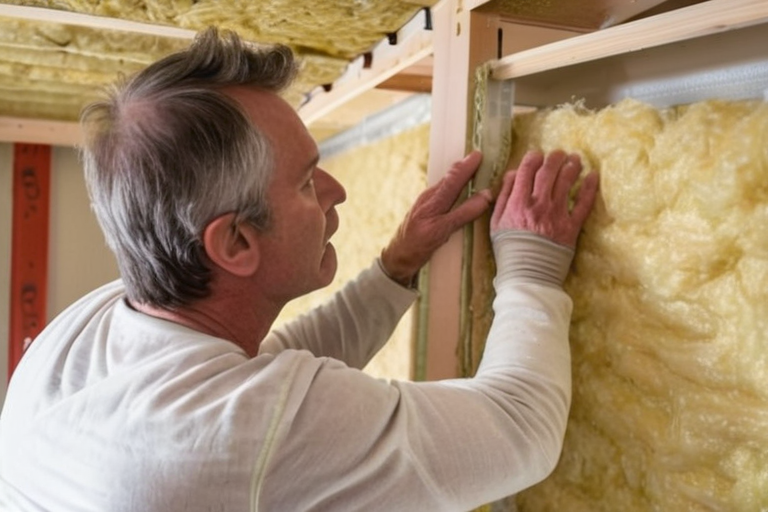

Смещаем точку росы утеплителем и пароизоляцией

Если расчёт показал конденсат внутри стены, точку росы смещают в менее опасную зону — наружу, в слой, который может высохнуть. Работают несколько инструментов, и их обычно комбинируют.

• Увеличение толщины утеплителя. Рост R смещает температуру на наружной границе утеплителя вверх, и зона конденсации уходит в ветрозащиту или вентзазор. Пересчёт обязателен: добавление 50 мм меняет картину, но не гарантирует результат.
• Пароизоляция изнутри. Ставится с тёплой стороны, стыки герметизируются. Её паропроницаемость должна быть ниже, чем у слоёв снаружи; разрывы и непроклеенные стыки сводят эффект к нулю.
• Наружный утеплитель. Дополнительный слой снаружи каркаса смещает точку росы в зону, где влага удаляется вентиляцией.
• Устранение мостиков холода. Стойки, углы, перемычки и примыкания окон — места, где температура ниже расчётной; их утепляют перекрёстным слоем или специальными вставками.

Иногда добавление слоя не помогает: если пирог собран с пароизоляцией снаружи или без вентзазора, требуется пересобрать стену, а не наращивать утеплитель.

Проверяем результат на объекте и устраняем намокание

Расчёт — только прогноз. Реальный влажностный режим проверяют на построенной стене, особенно в первый отопительный сезон.

• Тепловизионная съёмка выявляет холодные зоны: стойки каркаса, углы, примыкания окон и дверей.

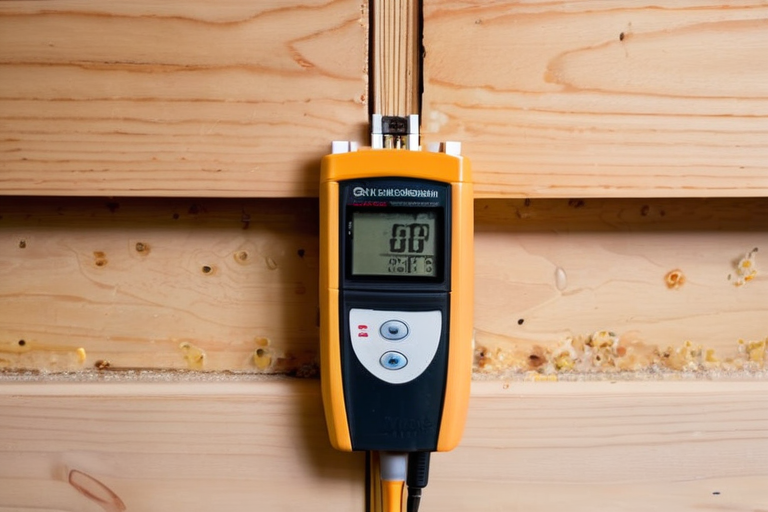

• Влагомером измеряют влажность утеплителя и древесины; сравнивают с нормативными значениями для конструкций.
• Признаки намокания: плесень и тёмные пятна, затхлый запах, следы на внутренней обшивке, зимой — намёрзший лёд и иней.
• Локальный ремонт: замена намокшего утеплителя, восстановление пароизоляции и вентзазора, проверка герметичности стыков.

Проверки удобно проводить раз в сезон и записывать результаты: температура, влажность, показания влагомера по точкам. Журнал влажностного режима помогает заметить проблему до появления плесени.

Типовые ошибки расчёта и монтажа каркасной стены

• Использование летних данных вместо зимних расчётных — точка росы оказывается заниженной, и конденсат «не находится».
• Закрытый вентзазор или его отсутствие: влага не удаляется, даже если температура в норме.
• Пароизоляция не с той стороны или с разрывами — пар попадает в утеплитель и не выходит.
• Смешивание точки росы в стене и конденсата на внутренней поверхности стекла или стены — это разные явления с разными причинами.
• Отсутствие пересчёта после замены утеплителя, обшивки или фасада: старый расчёт перестаёт соответствовать конструкции.

Можно ли обойтись без расчёта, если стена уже построена?

Можно провести проверку по факту: тепловизионная съёмка зимой и замеры влажности покажут, есть ли намокание. Но без расчёта сложно понять причину и подобрать решение — придётся восстанавливать параметры слоёв по факту.

Какая влажность внутри считается расчётной?

Для жилых комнат обычно принимают 50–55 %, для кухонь и санузлов — до 60–70 %. Точное значение зависит от режима эксплуатации помещения и берётся из нормативов или проекта.

Помогает ли один только наружный утеплитель?

Часто да, потому что точка росы смещается в наружный слой. Но если изнутри стоит паронепроницаемый слой, влага всё равно останется в конструкции.

Что делать, если точка росы уже в утеплителе?

Пересчитать пирог: увеличить толщину утеплителя, проверить сторону и герметичность пароизоляции, обеспечить вентзазор. Если это невозможно, пересобрать стену с корректной схемой слоёв.
