Временные раскосы нужно ставить сразу после выставления обвязки и до укладки балок перекрытия: они удерживают прямоугольники стен от сдвига, пока нет постоянных связей. Проверка диагоналей каркаса выполняется рулеткой по каждой секции: разница парных диагоналей не должна превышать 1–2 мм на 1 м длины, а на пролёте до 10 м — ориентировочно 10–15 мм. Если допуск превышен, перекос устраняют до перекрытия, иначе он «зацементируется» обшивкой и кровлей.
Когда и зачем ставить временные раскосы: точки риска до перекрытия
Каркас из стоек и обвязки до монтажа перекрытия работает как набор отдельных рам, а не как жёсткая коробка. Ветровая нагрузка, односторонний крепёж, хождение по обвязке и даже влажностные деформации пиломатериала легко дают сдвиг в узлах. Временные раскосы (укосины) превращают раму в треугольник — геометрически неизменяемую фигуру, которая не складывается от бокового усилия.
Критическое окно — между выравниванием обвязки и укладкой балок перекрытия. Если пропустить этот этап, перекос уйдёт в стойки, проёмы и будущую обшивку: окна и двери могут не встать по вертикали, а листы ОСП придётся подрезать клином. Раскосы на этом этапе — не замена постоянных связей, а страховка на время монтажа.
- Временные раскосы — съёмные элементы на гвоздях, саморезах или струбцинах, которые снимают после появления постоянных связей.
- Постоянные укосины и обшивка — проектные элементы жёсткости: деревянные укосины, плитная обшивка, перекрытие, кровельный диск.
Инструмент и допуски: чем измерять диагонали и какая погрешность допустима
Для объективной оценки геометрии нужен не глаз, а рулетка и уровень. Базовый набор: рулетка 5–10 м с жёстким полотном, лазерный нивелир или построитель плоскостей, пузырьковый уровень 1–2 м, правило, шнур, струбцины и монтажные клинья. Лазерный нивелир удобен для проверки горизонта обвязки и вертикали стоек, но диагонали всё равно замеряют рулеткой.
Ориентировочные допуски, которые стоит уточнить в проекте и местных требованиях:
| Параметр | Ориентировочный допуск | Примечание |
|---|---|---|
| Разница парных диагоналей | 1–2 мм на 1 м длины | На пролёте до 10 м — максимум 10–15 мм |
| Отклонение стойки от вертикали | Не более 1/300 высоты | Проверять уровнем или отвесом |
| Горизонталь обвязки | Отклонение в пределах проектного допуска | Контролировать нивелиром |
| Прямые углы | Отклонение по правилу 3-4-5 | Проверять в каждом отсеке |
При замерах учитывайте толщину материала и люфт крепежа: если стойка «гуляет» в узле, сначала подтяните крепёж, затем измеряйте. Допуски — ориентировочные; для конкретного объекта берите значения из проекта и сверяйтесь с указаниями производителя материалов.

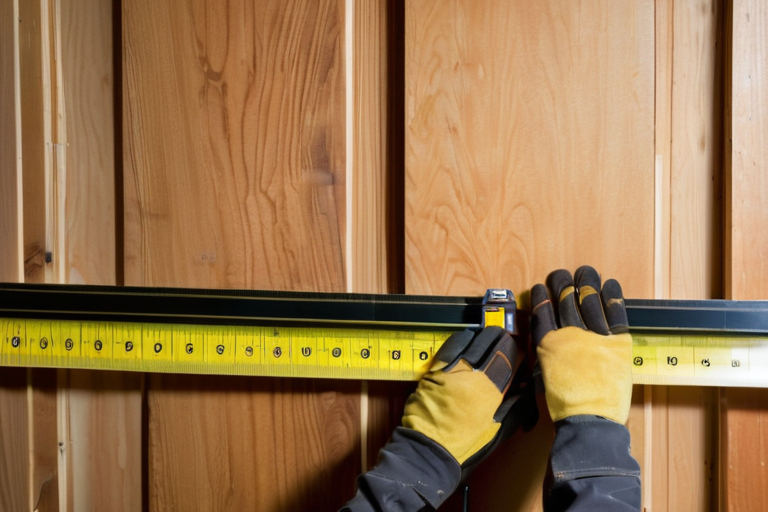

Пошаговая проверка диагоналей каркаса: от замера до фиксации отклонения
Проверку ведут по каждому прямоугольному отсеку: наружные стены, внутренние секции, крупные проёмы. Порядок такой:
- Замерьте обе диагонали отсека от внутренних углов обвязки. Рулетку держите ровно, без провиса, фиксируйте результат с точностью до 1 мм.
- Сравните парные диагонали: разница и есть величина перекоса. Запишите её на схеме каркаса.
- Проверьте прямые углы правилом 3-4-5: отложите 3 и 4 единицы по сторонам, расстояние между метками должно быть 5 единиц.
- Проверьте горизонталь обвязки нивелиром и вертикаль стоек уровнем.
- После установки каждой пары раскосов повторите замер диагоналей — геометрия не должна «уехать» от перетяжки.
Фиксация результатов на схеме помогает отслеживать, куда уходит каркас при последующих работах. Если разница диагоналей стабильна и в допуске — можно переходить к перекрытию.

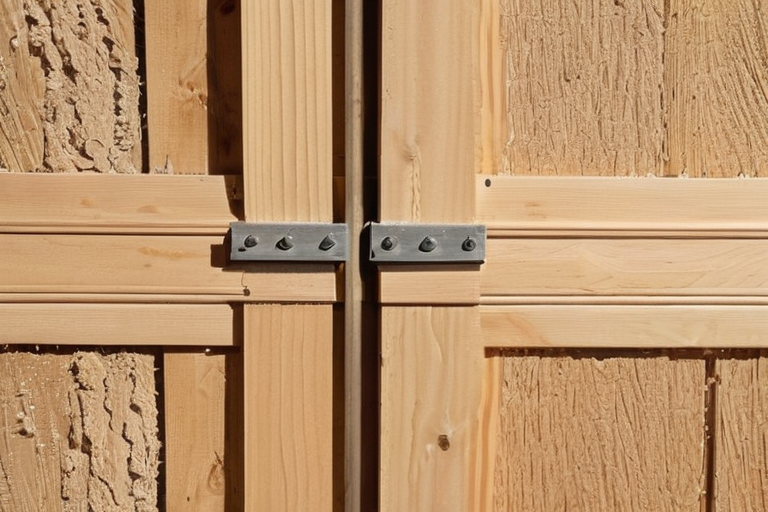

Установка временных раскосов: схемы, углы и крепёж
Раскосы работают эффективнее всего, когда образуют треугольник с углом 30–60° к горизонту. Схемы выбирают по ситуации:
- Диагональные укосины в плоскости стены — от нижней обвязки к верхней, через 2–3 стойки. Держат стену от сдвига вдоль плоскости.
- Парные раскосы с двух сторон стены — симметрично, чтобы не выкручивать стойки.
- Раскосы от обвязки к грунту или анкеру — для высокой обвязки и ветреных условий.
Крепёж: гвозди 90–120 мм, конструкционные саморезы, струбцины и монтажные уголки. Нельзя использовать как временный крепёж пластиковые дюбели, слабые стяжки и «черновые» саморезы по гипсокартону — они не держат сдвиг. Раскосы не ставьте в зонах будущих проёмов и инженерных трасс, иначе при монтаже их придётся снимать и геометрия снова уйдёт.

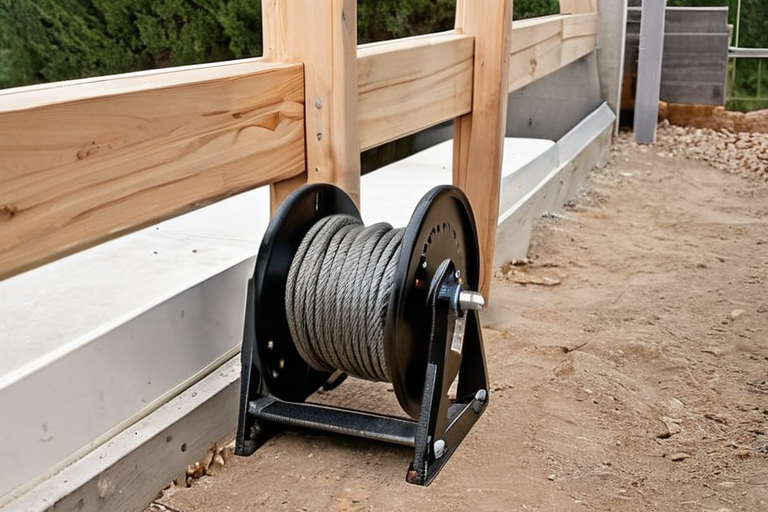

Исправление перекоса каркаса: методы вытягивания и выравнивания обвязки
Если перекос уже есть, его устраняют плавно, без рывков. Сначала ослабляют крепёж в проблемной секции и оценивают, насколько геометрия возвращается сама. Затем применяют вытягивание домкратом или лебёдкой с упором в надёжное основание: усилие прикладывают постепенно, контролируя диагонали после каждого шага. Клинья и временные упоры помогают удерживать промежуточное положение.
Когда достаточно перетянуть раскосы, а когда нужна частичная разборка? Если разница диагоналей в пределах 10–15 мм и крепёж позволяет сдвиг — хватит регулировки. Если стойки уже обшиты или перекошены узлы, локальная правка может не дать результата: тогда ослабляют крепёж секции и выравнивают её заново. Вытягивание без учёта смежных стен опасно: тянет одну стену — уходит соседняя. Контролируйте всю коробку, а не отдельный отсек.
Предельные усилия и способ вытягивания зависят от сечения пиломатериала и типа крепежа. Не превышайте проектных нагрузок: при сомнениях остановитесь и переберите секцию.
Контроль ровности обвязки до перекрытия: финальная приёмка геометрии
Перед укладкой балок перекрытия пройдите чек-лист:
- Повторно замерьте все диагонали и горизонтали обвязки.
- Проверьте вертикальность стоек уровнем и отвесом.
- Убедитесь, что противоположные стены параллельны, а проёмы одинаковы по ширине.
- Зафиксируйте раскосы до установки постоянных связей или обшивки.
Если допуск превышен, решите: локальная правка или переборка секции. Локальная правка возможна, когда перекос не затронул узлы и обшивку. Переборка нужна, если геометрия ушла настолько, что крепёж не даёт сдвига без разрушения соединений.
Когда снимать временные раскосы и как не потерять геометрию
Порядок демонтажа: сначала устанавливают постоянные связи — обшивку, укосины, перекрытие, — и только потом снимают временные раскосы. После снятия каждой пары снова проверяют диагонали. В слабых зонах оставляют остаточные раскосы до полной обшивки. Влажность и температура влияют на деревянный каркас: при изменении условий геометрия может «дышать», поэтому контрольные замеры повторяют перед ответственным этапом.
Типичные ошибки: снять все раскосы сразу и получить новый перекос; убрать их до крепления перекрытия; оставить раскосы в проёмах и повредить их при монтаже окон. Планомерный демонтаж с проверкой после каждого шага сохраняет геометрию каркаса до момента, когда её начнут держать постоянные элементы.
Можно ли ставить временные раскосы только с одной стороны стены?
Можно, но односторонние раскосы дают крутящий момент и могут выкрутить стойки. Лучше ставить парные раскосы с двух сторон или комбинировать с упором в грунт.
Какой крепёж допустим для временных раскосов?
Гвозди 90–120 мм, конструкционные саморезы, струбцины и монтажные уголки. Не используйте слабые стяжки и крепёж, не рассчитанный на сдвиговые нагрузки.
Что делать, если разница диагоналей больше 15 мм?
Ослабьте крепёж проблемной секции, проверьте, не ушла ли смежная стена, и выравнивайте плавно домкратом или лебёдкой с контролем диагоналей. Если узлы деформированы — рассмотрите частичную переборку.
Когда снимать временные раскосы?
Только после установки постоянных связей: обшивки, укосин или перекрытия. Снимайте парами и после каждой пары проверяйте диагонали.
